Elektronik
MDLCNC Schrittmotorsteuerung für 4 Motoren. Der Anschluss erfolgt über eine LPT1 schnittstelle.
Das gleiche Layout ist auch hier erhältlich: www.cnc1.eu/de/h5steuerung
Bezug bei: rc-letmathe.de/product_info.php

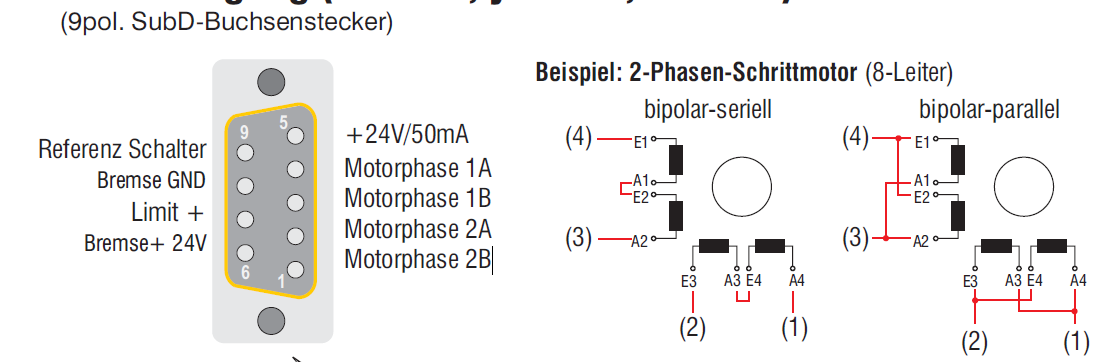

Die Stecker zu den Steppern werden über DSUB 9 geführt. An der Box wird die Buchse plaziert.
Elektronik Reparatur
TB6560AHQ Erstztreiber Stepper
http://www.glyn.de/Produkte/Leistungselektronik/TOSHIBA/Motor-Control-ICs aber kein onlineshop.
http://ch.mouser.com/search/ProductDetail.aspx?qs=f9V0R1Mtsf2GbvN4JrPJsA%3d%3d&cm_mmc=findchips-_-na-_-na-_-na#ui-tabs-2 40 sfr. Versandkosten.
GLYN Schweiz: -- > Liefern, aber nur an Geschäfte 9.- + 25 sFR Shipping
Zweigniederlassung Esslingen/Egg.
Bachweg 3
CH-8133 Esslingen
Schweiz
Fax +41 44 944 55-09
| Name | Retail price | Shop price | Quantity | Subtotal | Operate | |
|---|---|---|---|---|---|---|
 |
TB6560AHQ - Stepper Motor Driver - microstepping - TB6560 Chip GENIUNE TOSHIBA | US$9.49 | US$7.30 | US$14.60 | Delete | |
 |
CP2102 - Module Converter - USB 2.0 to UART - TTL 6 Pin COM | US$5.92 | US$4.56 | US$4.56 | Delete | |
Handbedienung
Ziel Handbetrieb ohne PC für die drei Achsen
http://www.cnc1.eu/de/h4komplette.htm
Port für Manual :
|
DB15 control pin (PIN) |
The pin of the drive board |
|
PIN1 |
GND |
|
PIN2 |
The exchange of manual and PC control |
|
PIN3 |
B axis pulse |
|
PIN4 |
A axis pulse |
|
PIN5 |
Z axis pulse |
|
PIN6 |
Y axis pulse |
|
PIN7 |
X axis pulse |
|
PIN8 |
Enable |
|
PIN9 |
5V/VCC |
|
PIN10 |
B axis direction |
|
PIN11 |
A axis direction |
|
PIN12 |
Z axis direction |
|
PIN13 |
Y axis direction |
|
PIN14 |
X axis direction |
|
PIN15 |
Spindle |
